Thermopompe air-eau haute efficacité MONOBLOC R-32
Nouveau réfrigérant écologique !
Alliant performance, élégance et faible empreinte carbone.
Thermopompe air-eau effiQueenc à haute efficacité MONOBLOC pour climat extrême au réfrigérant R-32
Le tout nouveau modèle de thermopompe air-eau effiQueenc MONOBLOC est un ajout qui allie performance, polyvalence, technologie et faible empreinte carbone à la gamme de produits effiQueenc. Elle offre une plus grande flexibilité d’installation, car elle n’est pas limitée par la distance de raccordement entre l’unité extérieure et les points de raccordement intérieur.
La thermopompe air-eau effiQueenc R-32 Inverter EVI se distingue par son boîtier en plastique noir mat et son design moderne. Elle intègre un réfrigérant écologique R-32, la technologie full inverter et la technologie EVI pour une efficacité optimale.
La thermopompe air-eau effiQueenc EFFI-060-M32 est une solution avancée de chauffage, de climatisation et de production d’eau chaude qui allie efficacité énergétique, technologie de pointe et durabilité. Conçue pour fonctionner avec le réfrigérant R-32, elle offre une performance optimisée et un impact environnemental réduit, en accord avec les nouvelles normes de décarbonation et d’efficacité énergétique. Elle fonctionne de façon performante en chauffage à des températures extérieures aussi basses que -13°F (-25°C) et peut fournir de l’eau à une température aussi élevée que 140°F (60°C) avec fiabilité et performance.
Modèle : EFFI-060-M32
- Plage de sortie d’eau en refroidissement : 5 ~ 25°C (41 ~ 77°F)
- Plage de capacité de refroidissement : 1.8 à 4.7 TonR
- Plage de sortie d’eau en chauffage : 15 ~ 60°C (77 ~ 140°F)
- Plage de capacité de chauffage : 7.2 ~ 20 kW
- Eau chaude domestique (DHW) max 131°F (158°F en mode désinfection)
- La thermopompe air-eau effiQueenc EFFI-060-M32 au réfrigérant R-32 offre un fonctionnement ultra-silencieux de 46 dB(A) à 1 mètre, grâce à une conception interne entièrement optimisée. Un confort durable, dans le respect de l’environnement.
- Contrôle avec écran tactile couleur évolué, convivial et câblé pouvant être installé jusqu’à 600 pieds.
- Chauffage à haut rendement en climat extrêmement froid jusqu’à -13°F (-25°C)
- Modulation de la température de l’eau selon la température extérieure (Outdoor Reset)
- Aucune licence de frigoriste nécessaire pour réaliser l’installation
- Aucun réfrigérant à l’intérieur du bâtiment
- Fonctionnement ultra silencieux 46 dB(A)
- Faible consommation électrique
- Compatibilité Modbus
- Contrôle précis de la température
- Compresseur à vitesse variable
- Moteurs de ventilateur à vitesse variable
- Ajustement du chauffage de l’eau chaude domestique (DHW) avec décalage (offset)
- Logique de dégivrage intelligente réglable au besoin directement sur le site ou à distance
- Possibilité de contrôler plusieurs unités de chauffage de chauffage auxiliaire
- Compatibilité Modbus
- Surveillance de l’état du système et du journal des alarmes
- Contrôle précis de l’ondulateur à vitesse variable du compresseur et des ventilateurs pour une adaptation précise de la charge et une meilleure efficacité
LES AVANTAGES :
Technologie du Compresseur, rendement Énergétique et niveau sonore ultra faible
- Compresseur DC Inverter haute performance Panasonic permettant une modulation précise de la puissance pour ajuster la consommation énergétique selon la demande réelle.
- Coefficient de Performance (COP) pouvant atteindre 5,2 en condition optimale, réduisant ainsi la consommation d’énergie.
- Plage de modulation de puissance large, améliorant la stabilité du système et limitant les cycles marche/arrêt.
- Technologie EVI (Enhanced Vapor Injection) permettant une meilleure efficacité en basse température et une capacité accrue en chauffage.
- Outre un compresseur de haute qualité, silencieux, stable et performant, la thermopompe air-eau effiQueenc R-32 offre un fonctionnement ultra-silencieux de 46 dB(A) à 1 mètre, grâce à une conception interne entièrement optimisée. Un confort durable, dans le respect de l’environnement.
Contrôle Intelligent et Connectivité
La thermopompe effiQueenc est équipée de commandes internes avancées, intelligentes et simples d’utilisation. Les fonctions internes de l’unité sont gérées par un microprocesseur préprogrammé et paramétrable, ce qui permet de régler spécifiquement les paramètres aux besoins réels de l’immeuble et ce directement sur le site. L’écran tactile câblé situé à l’intérieur de l’immeuble permet à l’utilisateur de visualiser l’état de fonctionnement de plusieurs fonctionnalités du système, ainsi que la possibilité d’afficher et de régler les paramètres de fonctionnement à travers différents écrans de menu.

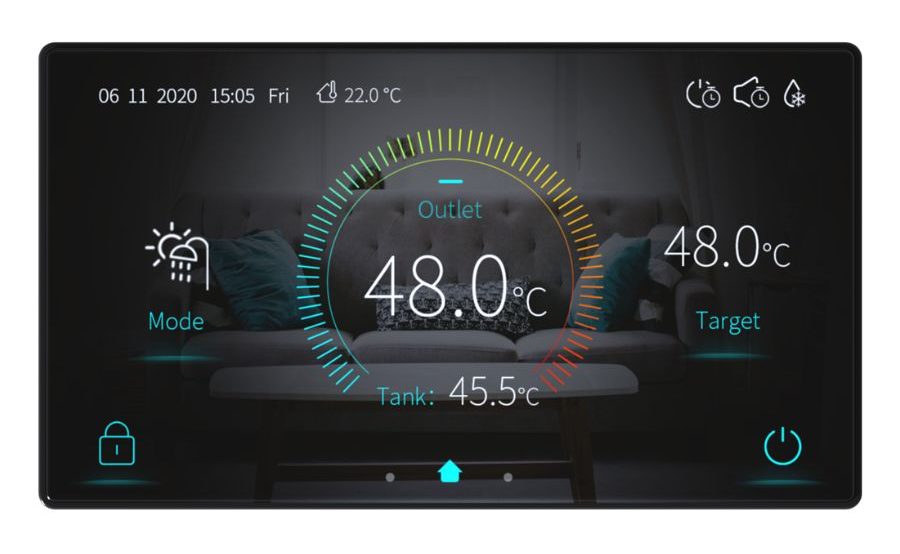

- Interface conviviale et multilingue Profitez d’un écran tactile couleur haute définition de 5 pouces, offrant une interface intuitive pour une gestion précise et simplifiée de tous les paramètres. Le système prend en charge plusieurs langues, incluant le français et l’anglais, pour une expérience utilisateur accessible et personnalisée.
Courbe de température modulée selon la température extérieure
- Gestion intelligente de la modulation, optimisant l’efficacité en fonction des besoins réels.
- Courbe de compensation intégrée : la température s’ajuste automatiquement selon les variations extérieures, assurant confort et efficacité énergétique. Cette fonction est entièrement paramétrable et peut être activée ou désactivée selon les besoins de l’installation.
Réfrigérant R-32 – Plus Écologique et Performant

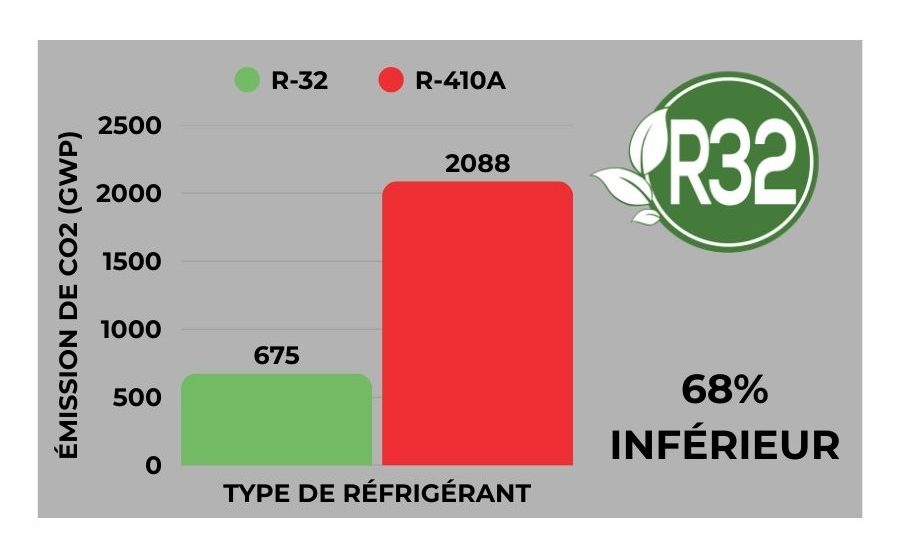

- Potentiel de réchauffement global (GWP) réduit de 68 % par rapport au R-410A.
- Meilleure efficacité énergétique grâce à un meilleur transfert thermique.
- Quantité de réfrigérant réduite pour un même niveau de performance.
Sécurité maximale grâce au concept monobloc
Avec l’utilisation croissante de réfrigérants inflammables dans les systèmes CVC, la sécurité devient plus importante que jamais. La thermopompe monobloc effiQueenc offre une solution idéale : tout le circuit frigorifique, incluant les réfrigérants, reste entièrement à l’extérieur du bâtiment.
Contrairement aux modèles split, aucun risque de fuite de gaz inflammable à l’intérieur — une tranquillité d’esprit inestimable pour les habitations, les immeubles à logements ou les environnements sensibles.
Plateforme IoT professionnelle & connectivité avancée
- Module Wi-Fi intégré permettant un contrôle à distance via une application mobile.
- Port Ethernet intégré (module Easy HydroZone) : permet une connexion directe pour la configuration, la surveillance ou l’entretien du système, localement ou à distance.
- Plateforme IoT dédiée : accès à distance sécurisé pour le suivi en temps réel, l’analyse de performance et les ajustements de paramètres via une interface conviviale accessible en ligne. (Installateur et distributeur seulement)

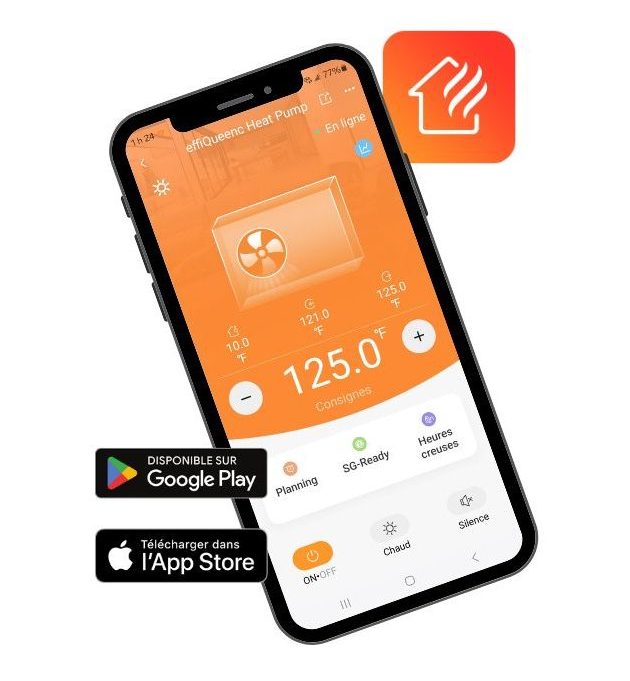

Application Warmlink, sur votre téléphone intelligent, permet l’accès et la programmation à distance
Conception Robuste et Installation Simplifiée
- Échangeur de chaleur à plaque en acier inoxydable pour une durabilité accrue, une meilleure résistance à la corrosion et une réduction de la perte de pression.
- Installation rapide avec raccordements hydroniques et électriques simplifiés avec Easy HydroZone
Plage de Fonctionnement Étendue
- Mode chauffage : efficace jusqu’à -25°C avec maintien de hautes performances.
- Mode refroidissement : fonctionnement optimal jusqu’à 43°C, assurant un confort constant même en période de canicule.
- Température de sortie d’eau chaude jusqu’à 60°C (140°F), compatible avec les systèmes de chauffage hydroniques et la production d’eau chaude domestique (ECD).
- Température de sortie d’eau froide jusqu’à 5°C (41°F) compatible avec les systèmes de refroidissement hydroniques.
Compatibilité et Polyvalence d’Application
- Compatible avec planchers chauffants, radiateurs à eau, ventilo-convecteurs, chauffage solaire et réservoirs de stockage d’eau chaude, froide et ECD.
- Idéale pour les maisons unifamiliales, immeubles locatifs, commerces et petites industries.
- Système de dégivrage intelligent et paramétrable pour un fonctionnement stable et efficace en conditions hivernales.

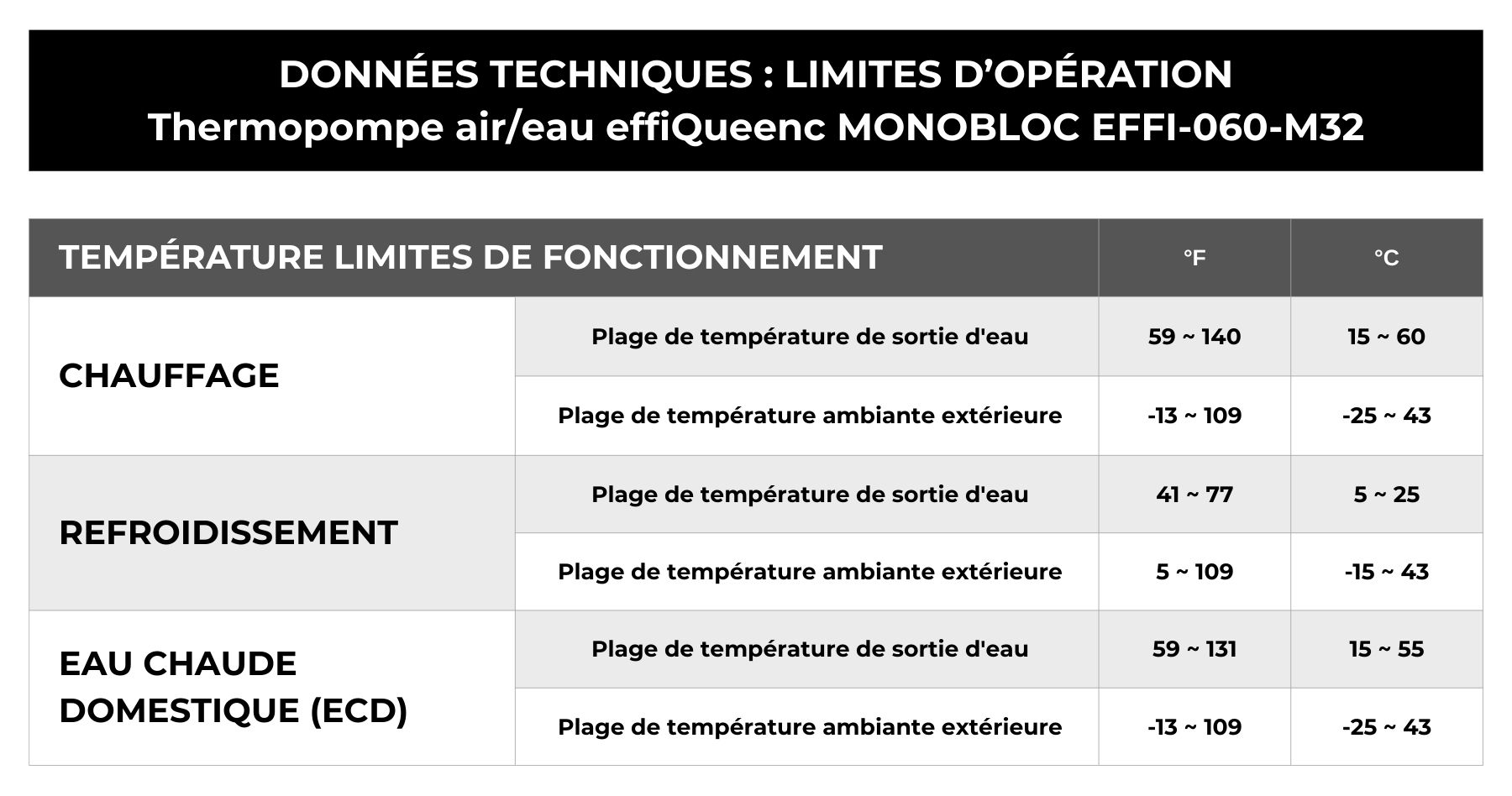

Limites d’opération

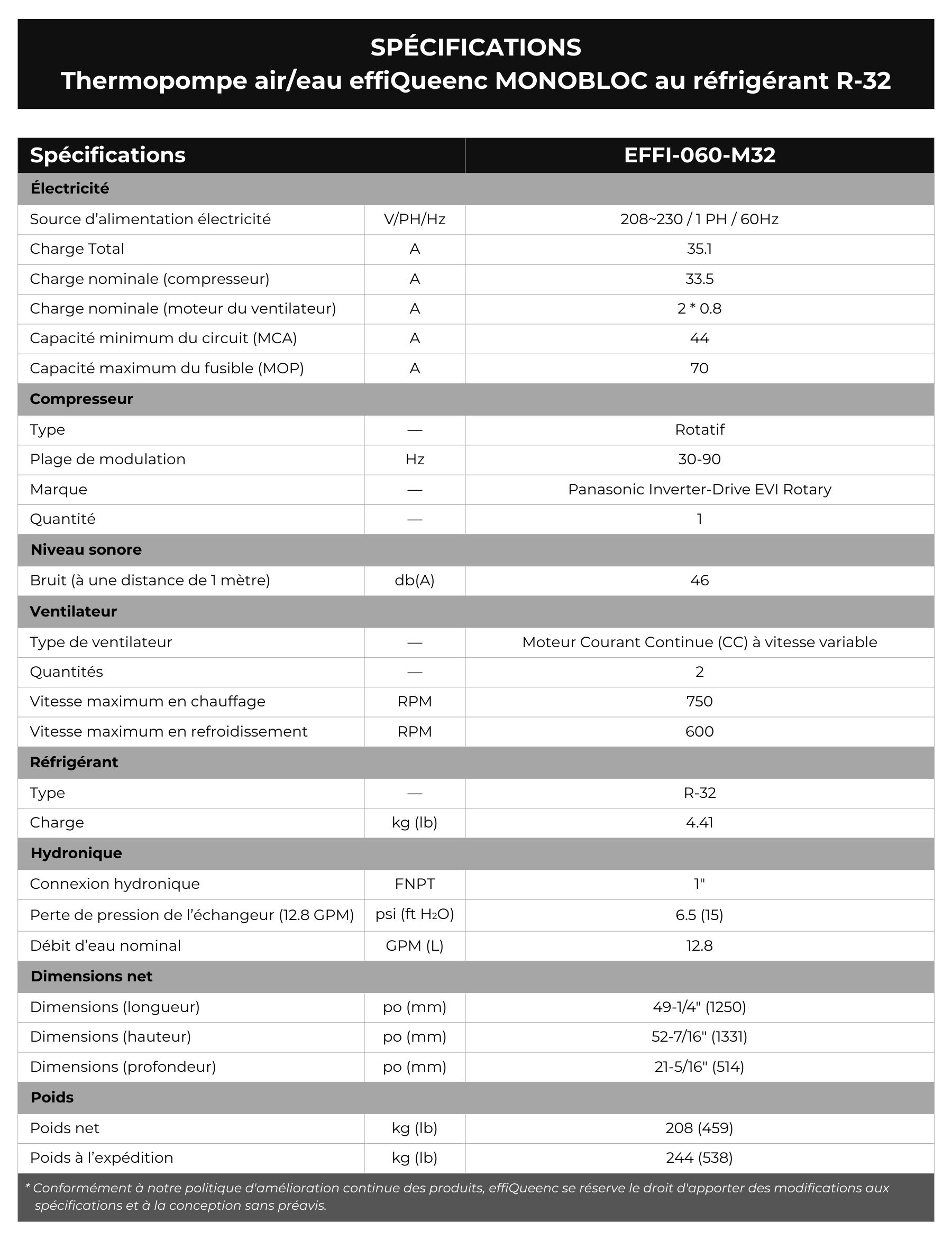

Spécifications : électriques, réfrigérant, circulateur, bruit, poids et dimensions

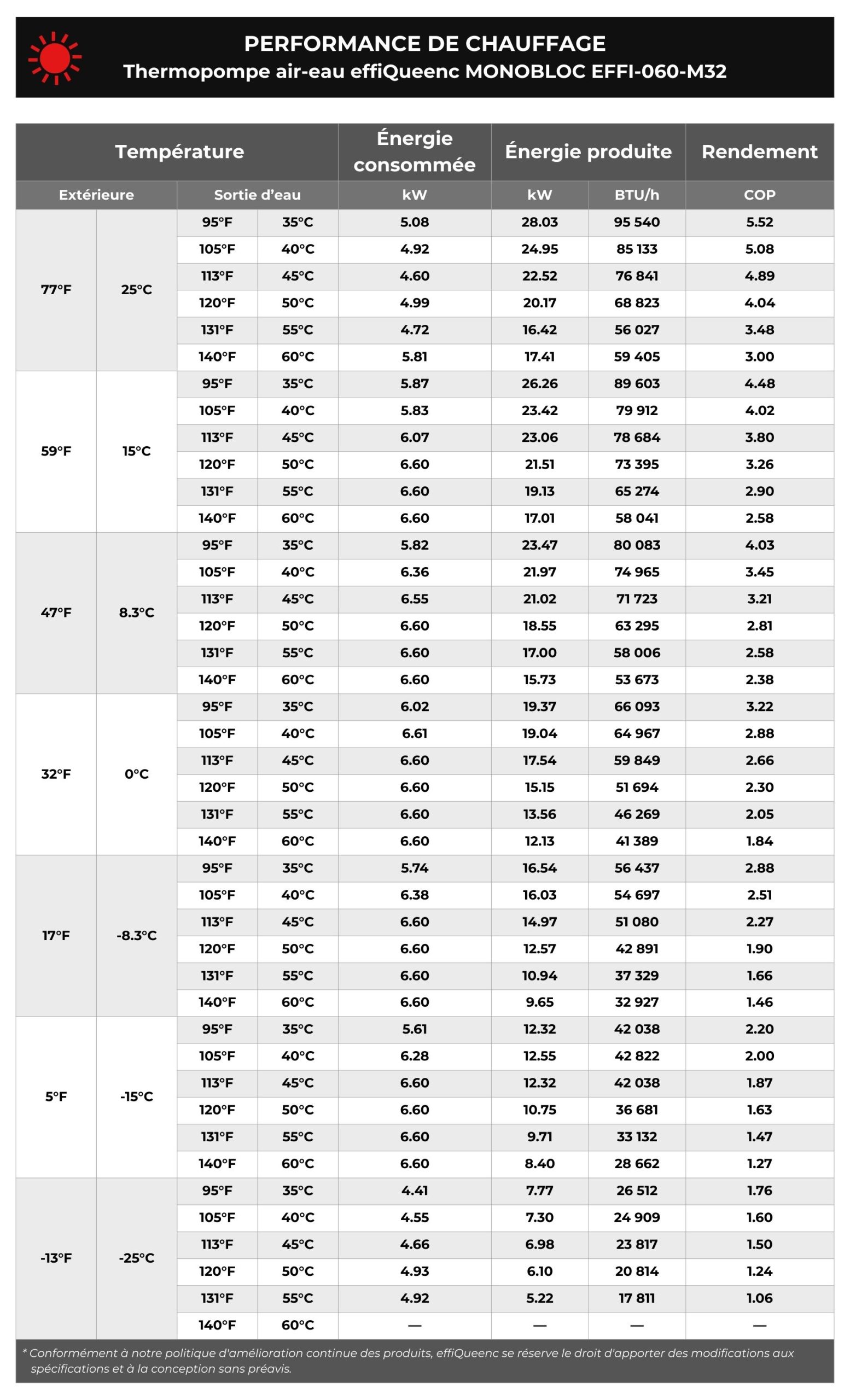

Consommation / performance de chauffage / COP
Module Hydronique Easy HydroZone

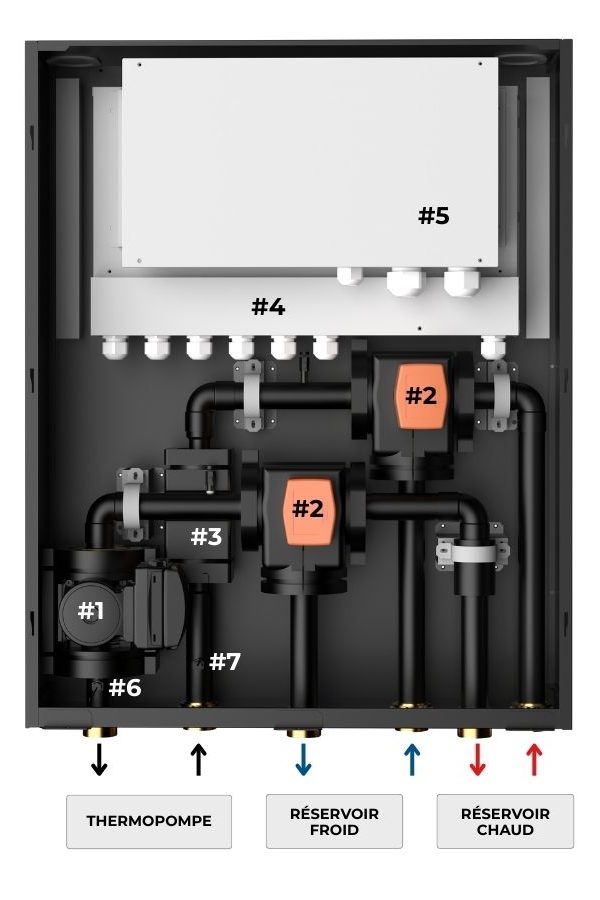

Détail du module Easy HydroZone coupler à une thermopompe
Composantes préinstallés pour une simplicité d’installation :
- Câblage, tuyauterie, bornier de raccordement (#4), circulateur, sonde à température et isolation. Moins de fils à brancher à la thermopompe.
- Circulateur Grundfos ECM modulant qui maintient automatiquement le débit paramétré par l’installateur. (#1)
- Vannes 3 voies motorisées avec confirmation de positionnement. (#2)
- Compensation de la température de l’eau en fonction de la température extérieure.
- Détection automatique des alertes pour facilité la maintenance et augmenter la sécurité.

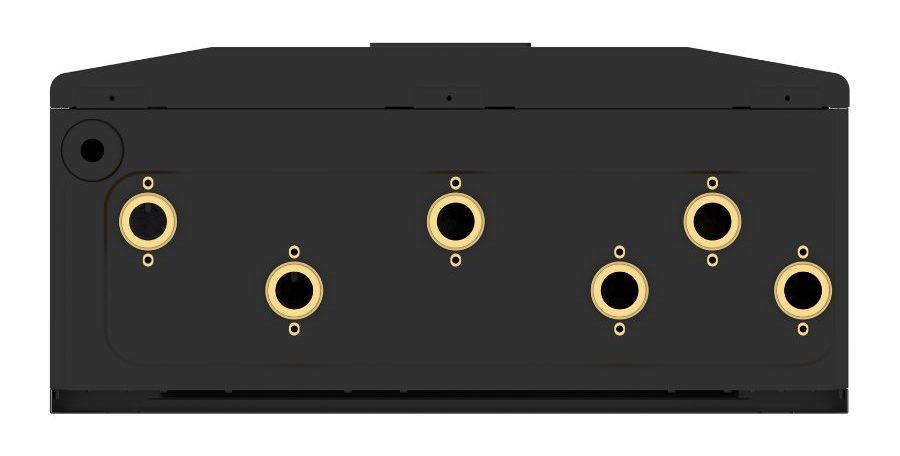

- Branchement hydronique sous le boitier pour facilité l’installation.
- Wattmètre qui mesure l’énergie consommée de la thermopompe. (#5)
- Capteurs de température sur le retour (#6) et l’alimentation (#7) de la thermopompe.

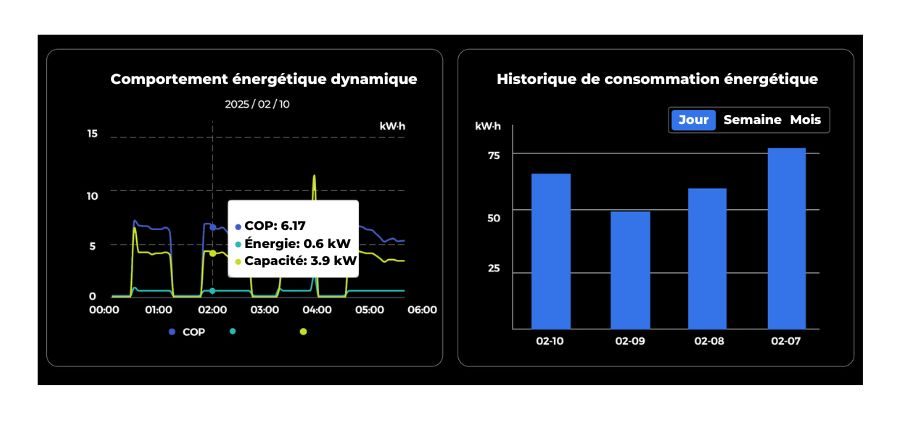

Mesurage intelligent de l’énergie – Précision, performance et contrôle

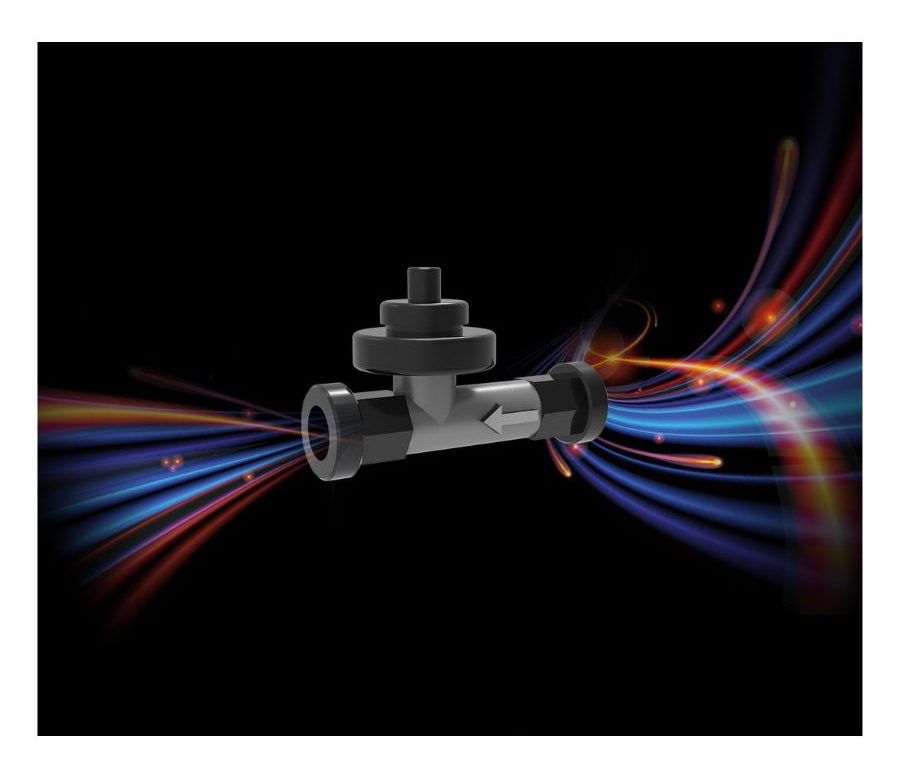

L’hydrobox effiQueenc est équipée d’un débitmètre vortex, d’un wattmètre intégrés et deux capteurs de température (alimentation et retour), permettant de mesurer avec précision la consommation énergétique et la puissance réellement produite par la thermopompe. Ainsi vous obtenez votre coefficient de performance. (COP)
Cette technologie de mesurage avancée offre plusieurs avantages :
- ✅ Suivi en temps réel de la performance énergétique du système
- ✅ Calcul précis de l’énergie thermique transférée, en chauffage comme en climatisation
- ✅ Analyse détaillée de la consommation électrique, pour optimiser l’efficacité
- ✅ Outil utile pour les projets visant une certification énergétique ou des subventions
- ✅ Transparence accrue pour les utilisateurs, les gestionnaires d’immeubles et les installateurs
Fonctionnalités intelligentes intégrées

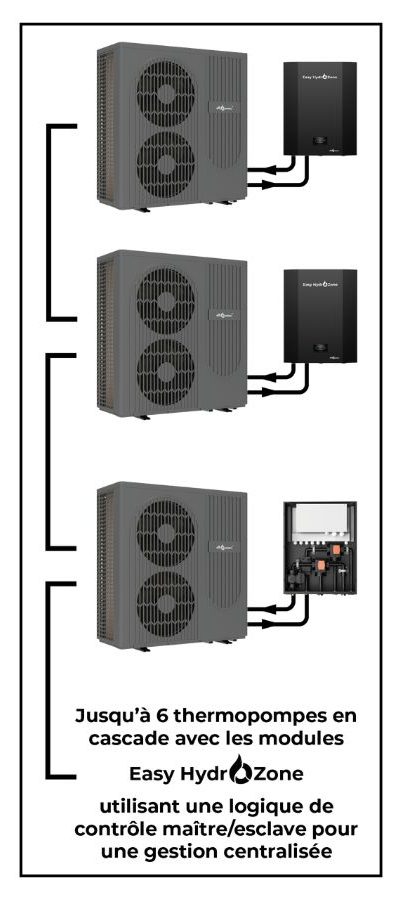

- Module de cascade intégré : jusqu’à 6 thermopompes. Permet d’ajuster précisément et efficacement le nombre de thermopompe en fonction selon la demande du bâtiment.
- Gestion des demandes d’eau intelligente : Une thermopompe peut chauffer pendant qu’une autre refroidi ou fait de l’eau chaude domestique. (ECD)
- Module de zonage et de priorité : permet de gérer simultanément trois réservoirs de stockage thermique sur une même installation. (chaud, froid et ECD)
Plateforme IoT professionnelle & connectivité avancée
- Port Ethernet intégré (module Easy HydroZone) : permet une connexion directe à la carte électronique pour la configuration, la surveillance ou l’entretien du système, localement ou à distance.
- Accédez également à une plateforme IoT sécurisée, réservée aux installateurs et distributeurs, offrant une interface conviviale pour le suivi en temps réel, l’analyse de performance, le paramétrage complet du système et la mise à jour des thermopompes à distance.
Module Hydronique Easy HydroZone

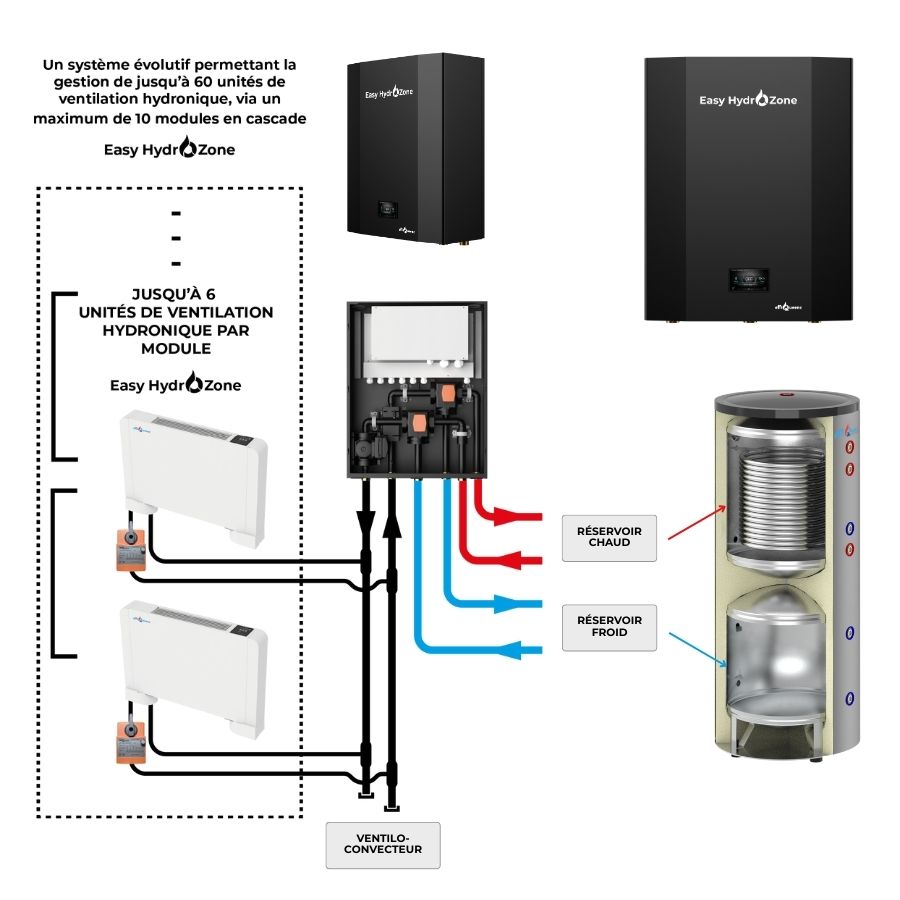

Détail du module Easy HydroZone Coupler à des unités de ventilation hydronique
- Système de zonage avec priorité de chauffage de ou refroidissement pour des vannes motorisées deux voies alimentant des unités de ventilation hydronique. (jusqu’à 6 zones par module)
- Compatible avec tous les systèmes de chauffage et de refroidissement à 2 réservoirs
- Aquastat, minuterie et capteur de température personnalisable selon l’utilisation. Il est possible de les identifier pour s’y retrouver.
- Le module Easy HydroZone intègre un logiciel intelligent, combiné à des sondes de température, un débitmètre vortex et un wattmètre, permettant de calculer avec précision la puissance délivrée par les unités de ventilation, en mode chauffage ou refroidissement.
- Circulateur Grundfos ECM modulant permettant d’ajuster précisément le débit selon de nombre de zone en demande.
- Deux vannes 3 voies motorisées permettant de choisir le réservoir approprié (chaud ou froid) correspondant à la demande, afin d’alimenter les unités de ventilation hydronique.
