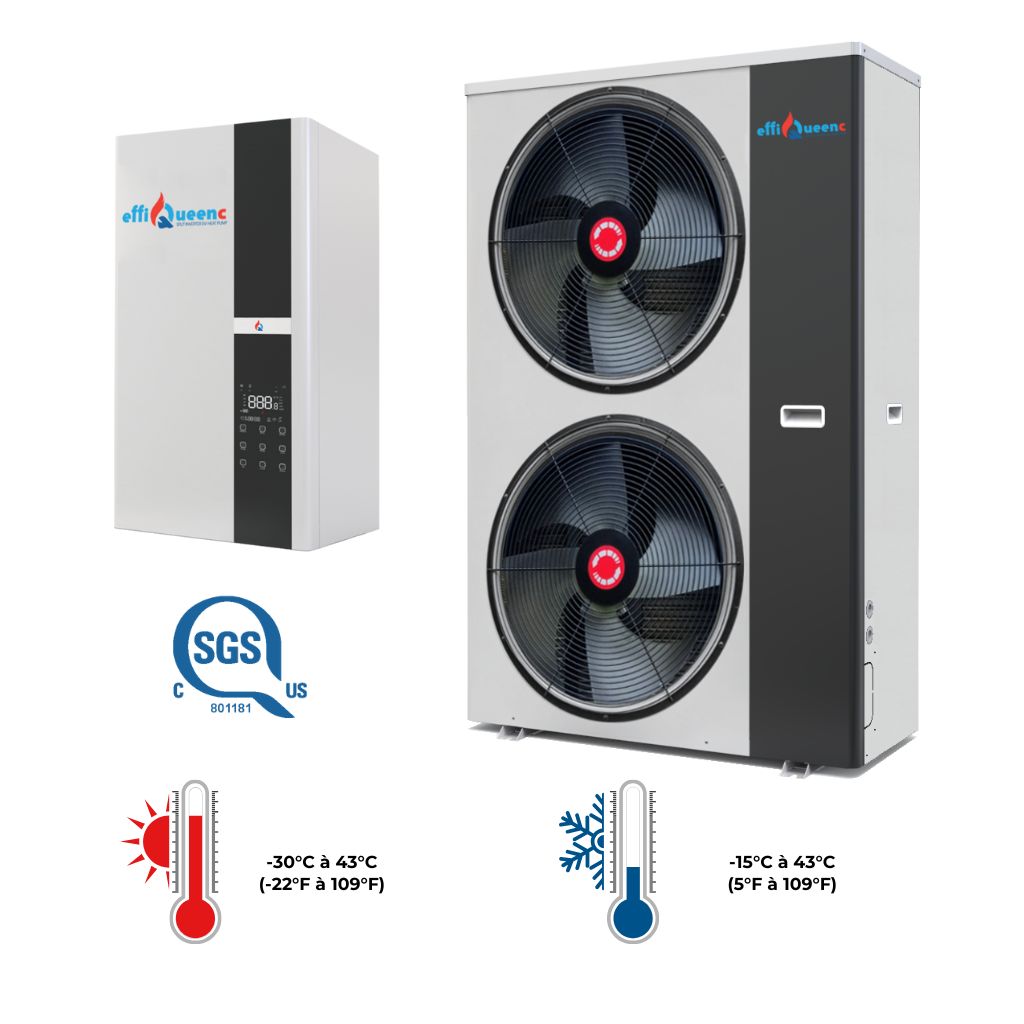

Thermopompe air/eau haute efficacité SPLIT

Pour climat extrême au réfrigérant R410A

Modèle : EFFI-060-I et EFFI-060-O

Disponible avec une capacité de 5 tonnes!

Température de fonctionnement : -30°C ~ 43°C (-22°F ~ 110°F)
Température d’eau de chauffage : 25°C ~ 55°C (77°F ~ 131°F)
Plage de capacité chauffage : 6 ~ 20 Kw (20472 ~ 68242 btu) 3.34 COP
Température d’eau de refroidissement : 5.5°C ~ 25°C (41.9°F ~ 77°F)
Plage de capacité de refroidissement : 6 ~ 18.4 Kw (20472 ~ 62760 btu)

Description
Caractéristiques
Données techniques
Graphiques

Le tout nouveau système de thermopompe air-eau effiQueenc SPLIT intègre la technologie d’onduleur ultra-efficace et utilise un compresseur à onduleur Panasonic EVI pour des performances optimales et d’excellent coefficient de performance (COP) à des températures allant jusqu’à -30°C (-22°F).

Sa construction de type divisé (SPLIT) offre aux installateurs la flexibilité pour éliminer l’utilisation de glycol dans la boucle hydronique et la commodité d’une tuyauterie simple similaire à la thermopompe typique murale résidentielle. La distance maximale entre l’unité intérieure hydrobox et l’unité extérieure est de 35 pieds.

nec_plus_ultra

Avantages :

Pas besoin d’utiliser de glycol, qui fait perdre de l’efficacité dans le transfert d’énergie, qui augmente la perte de pression dans la tuyauterie et les coûts d’installation.
Élimine les risques de gel potentiel lorsque utilisée à des températures extérieures plus basses que 0ºC.
Une tuyauterie frigorifique plus petite et généralement pré isolée pour relier l’unité intérieure hydrobox et l’unité extérieure, ce qui facilite l’installation.
L’entretien de l’échangeur et du circulateur se fait à l’intérieur de l’habitation.

La Thermopompe effiQueenc est certifiée selon les normes de sécurité du Canada et des États-Unis

Sécurité des appareils électroménagers et similaires, partie 1:

Exigences générales,

UL60335-1, 6^e édition, datée du 31 octobre 2016;
CSA C22.2 No. 60335-1:16, 2e édition, datée du 31 octobre 2016;

Appareils électroménagers et similaires – Sécurité – Partie 2-40: Exigences particulières pour les pompes à chaleur électriques, les climatiseurs et les déshumidificateurs

UL 60335-2-40, 2e édition, datée du 15 septembre 2017;
CSA C22.2 No. 60335-2-40:17, 2e édition, datée du 15 septembre 2017;

Caractéristique de l’unité intérieure effiQueenc (hydrobox)

circulateur-grundfos-upmxl-haute-efficacite-ecm

Circulateur haute efficacité à moteur ECM, Grundfos UPMXL 25-125 130, 180 Watts

Faible consommation d’énergie jusqu’à 70% d’économie par rapport à un circulateur conventionnel.
Circulateur fiable avec moteur protégé contre l’eau condensée par des trous de drainage et du câblage électrique à double gaine.

Échangeur tubulaire réfrigérant eau haute efficacité

Échangeur réfrigérant/eau haute efficacité de l’unité intérieure effiQueenc est fabriqué de deux bobines de cuivre en spirale sans joint de soudure à l’interne, ce qui assure de ne pas avoir de fuite de réfrigérant.
Les deux bobines de cuivre sont fabriquées avec du cuivre rainuré, ce qui augmente considérablement la surface d’échange et l’efficacité du transfert de chaleur.
L’échangeur effiQueenc contient plus de gaz frigorigène que les modèles avec échangeur à plaque, lui assurant une meilleure performance.

echangeur-tubulaire-haute-efficacite-en-spirale

clavier-tactile-unite-interieur-effiqueenc

Écran tactile à neufs boutons faciles à utiliser.

Écran tactile qui permet de voir la température de l’eau, d’ajuster le point de consigne, voir le statut de la thermopompe effiQueenc. (Chauffage, refroidissement, DHW, alarme etc.)

Contrôle précis (0.5°C) de la température de l’eau par la technologie DC INVERTER.

graphique-technologie-inverter-rouge-ecriture-blue-effiqueenc

Composantes technologiques de l’unité extérieure effiQueenc

Aucun gel dans le bas du serpentin à ailettes, avec la technologie de distribution de liquide frigorifique, en mode chauffage, la température du réfrigérant dans le tube de cuivre du bas de l’échangeur ne diminuera pas afin de garantir l’absence de glaçage et un drainage en douceur.

Énorme ventilateur à courant continu de 550mm (21″-½) de diamètre à vitesse variable très économique, efficace et extrêmement silencieux moins de 50 dB(A). Le contrôleur ajuste exactement la quantité d’air nécessaire au fonctionnement de l’unité effiQueenc en variant la vitesse des moteurs.

Compresseur Panasonic, à double rotor à vitesse variable (INVERTER DC) avec la technologie EVI (Technologie d’injection de vapeur améliorée), le moteur à courant continu fonctionne exactement à la vitesse dont il a besoin pour une efficacité optimale jusqu’à -30°C. Avec cette technologie, la thermopompe effiQueenc EVI INVERTER DC offre en moyenne 30% de rendement de plus par rapport à une unité standard équipée d’un compresseur à 1 ou 2 stages conventionnels qui a des rendements et des performances médiocres à basse température ambiante.

(2) Éléments chauffants, un qui chauffe la panne de l’unité pour assurer le drainage et un autre qui chauffe la base du compresseur assurant un démarrage sécuritaire et plus facile par température froide.

Données techniques : limites d’opération
